電線顏色國家標準及代表字母含義

發表時間:2022-06-12 作者: 返回列表

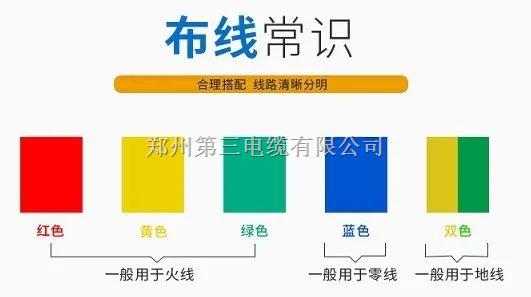

        常用的電線顏色其中紅色代表火線,藍色代表零線,黃色或者黑色代表地線,下面就來介紹下電線顏色代表什么意思,以及電線顏色國家標準及電線顏色代表字母含義。





電線顏色代表什么意思


      電線顏色黑、白、綠、紅、藍、橙、棕和灰,電線外面的絕緣護套顏色通常都有自己的指代意義;接電線時候還要確定每根帶顏色的電線都有什么含義。藍色線代表零線,黃色、綠色、紅色線通常代表三相線的u、v、w相即火線,黃綠雙色線代表保護接地線。還有,白色很少用,黑色都在電氣設備箱、柜內的連接線。紅色是火線,藍色是零線,黃色或黃白相間的是地線最常用的;黃色、綠色、紅色代表相線。也可以說是火線這種線都帶電的。藍色代表工作零,也可以說零線,這根線一般不帶電的,但也有帶電的時候。那就是零線斷了時這根線就帶電了,雙色代表地線,這根線是最安全的,這根線的作用就是零線斷后電人,幫助漏電跳閘的。



電線顏色國家標準


GB/T 6995.5-2008《電線電纜識別標志方法 第5部分:電力電纜絕緣線芯識別標志》;


GB/T 6995.4-2008《電線電纜識別標志方法 第4部分:電氣裝備電線電纜絕緣線芯識別標志》;


GB/T 6995.3-2008《電線電纜識別標志方法 第3部分:電線電纜識別標志》;


GB/T 6995.2-2008《電線電纜識別標志方法 第2部分:標準顏色》;


GB/T 6995.1-2008《 電線電纜識別標志方法 第1部分:一般規定》。




電線顏色代表字母含義



        電線用于三相交流電系統連接,以A相——黃色(Y或YE)、B相——綠色(G或GN)及C相——紅色(R或RD)來區分,用于零線N——淡藍色(B或BU),用于保護線PE——黃綠雙色(Y/G或YE/GN,或者Y&G、YE&GN)。直流系統用電線,正極+——棕色(BN)、負極- ——藍色(BU),直流中間點電線淡藍色(BU)。


        電氣成套裝置配線,常采用黑色(BK)。


        晶閘管觸發用電線——紅、白雙絞線,紅色(RD)觸發極、白色(WH)陰極。
